Percobaan 2 Kondisi 16

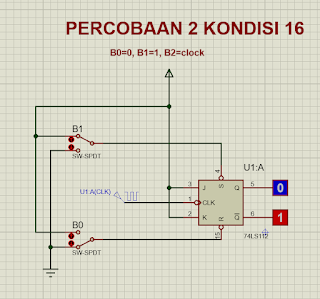

Buatlah rangkaian T flip flop seperti pada gambar pada percobaan dengan ketentuan input B0=0, B1=1, B2=clock
2. Rangkaian Simulasi[Kembali]
B0=0, B1=1, B2=clock
Pada Rangkaian ini J dan K digabung sehingga perinsip flip flopnya sama dengan T flip Flop
disini kita cukup memvariasikan nilai input set dan reset, karna B1 = 1 pada input set maka rangkaian
berada pada kondisi asinkronus set dengan output Q = 0 dan Q'=1
