TEKNIK INTERFACE PERANGKAT KERAS



1. Tujuan[Kembali]

  • Memahami prinsip kerja Port Paralel

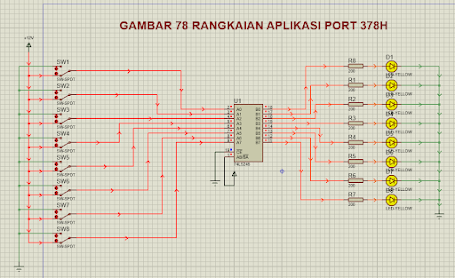

  • Memahami prinsip kerja rangkaian Port378H

2. Alat dan Bahan[Kembali]

Instrumen

  • Power Supply (baterai DC)

Baterai

    Di mulai dari pengertiannya. Baterai merupakan sebuah benda yang dapat atau bisa mengubah energi kimia menjadi energi listrik. Energi listrik yang dihasilkan oleh baterai tersebut sama seperti accumulator, yakni listrik searah dikatakan DC. Jumlah listrik yang dihasilkan tersebut tergantung dari seberapa besar baterai tersebut.

Hasil gambar untuk baterai 12 volt
Baterai

Fungsi Baterai:
    Sangat beragam fungsi dari baterai dalam kehidupan sehari-hari namun memiliki intinya yang sama yakni sebagai sumber energi, karena hampir pada semua alat elektronik yang sifatnya mobile juga perlu baterai sebagai sumber energi. Sebut misalnya seperti HP, senter, power bank, drone, remote TV dan AC,  dan lain sebagainya. Semua alat-alat tersebut membutuhkan baterai agar bisa bekerja.

Spesifikasi :

Pinout :


Grafik :

  • Toggle Switch

Komponen

  • Resistor
Resistor

Resistor adalah komponen Elektronika Pasif yang memiliki nilai resistansi atau hambatan tertentu yang berfungsi untuk membatasi dan mengatur arus listrik dalam suatu rangkaian Elektronika.
Rumus hukum ohm (V=IR)


  • IC 74LS245



  • LED

LED

Komponen elektronika yang dapat memancarkan  cahaya monokromatik ketika diberikan tegangan maju.

LED Red
Pinout


Tegangan LED menurut warna yang dihasilkan:

    • Infra merah : 1,6 V.
    • Merah : 1,8 V – 2,1 V.
    • Oranye : 2,2 V.
    • Kuning : 2,4 V.
    • Hijau : 2,6 V.
    • Biru : 3,0 V – 3,5 V.
    • Putih : 3,0 – 3,6 V.
    • Ultraviolet : 3,5 V.

1. Resistor

Resistor adalah komponen elektronika yang berfungsi untuk menghambat atau membatasi aliran listrik yang mengalir dalam suatu rangkain elektronika. Sebagaimana fungsi resistor yang sesuai namanya bersifat resistif dan termasuk salah satu komponen elektronika dalam kategori komponen pasif. Satuan atau nilai resistansi suatu resistor di sebut Ohm dan dilambangkan dengan simbol Omega (Ω). Sesuai hukum Ohm bahwa resistansi berbanding terbalik dengan jumlah arus yang mengalir melaluinya. Selain nilai resistansinya (Ohm) resistor juga memiliki nilai yang lain seperti nilai toleransi dan kapasitas daya yang mampu dilewatkannya. Semua nilai yang berkaitan dengan resistor tersebut penting untuk diketahui dalam perancangan suatu rangkaian elektronika oleh karena itu pabrikan resistor selalu mencantumkan dalam kemasan resistor tersebut.

Simbol Resistor Sebagai Berikut :


Resistor dalam suatu teori dan penulisan formula yang berhubungan dengan resistor disimbolkan dengan huruf “R”. Kemudian pada desain skema elektronika resistor tetap disimbolkan dengan huruf “R”, resistor variabel disimbolkan dengan huruf “VR” dan untuk resistorjenis potensiometer ada yang disimbolkan dengan huruf “VR” dan “POT”.


Menghitung Nilai Resistor

Nilai resistor dapat diketahui dengan kode warna dan kode huruf pada resistor. Resistor dengan nilai resistansi ditentukan dengan kode warna dapat ditemukan pada resistor tetap dengan kapasitas daya rendah, sedangkan nilai resistor yang ditentukan dengan kode huruf dapat ditemui pada resistor tetap daaya besar dan resistor variable.

Kode Warna Resistor

Cicin warna yang terdapat pada resistor terdiri dari 4 ring 5 dan 6 ring warna. Dari cicin warna yang terdapat dari suatu resistor tersebut memiliki arti dan nilai dimana nilai resistansi resistor dengan kode warna yaitu :

  1. Masukkan angka langsung dari kode warna gelang pertama

  2. Masukkan angka langsung dari kode warna gelang kedua

  3. Masukkan angka langsung dari kode warna gelang ketiga

  4. Masukkan jumlah nol dari warna gelang ke-4 atau pangkatkan angka tersebut dengan (10^n), merupakan              nilai toleransi dari resistor.

Kode Huruf Resistor

Resistor dengan kode huruf dapat kita baca nilai resistansinya dengan mudah karenanilia resistansi dituliskan secara langsung. Pad umumnya resistor yang dituliskan dengan kode huruf memiliki urutan penulisan kapasitas daya, nilai resistansi dan toleransi resistor. Kode huruf digunakan untuk penulisan nilai resistansi dan toleransi resistor.


Kode Huruf Untuk Nilai Resistansi :

  • R, berarti x1 (Ohm)
  • K, berarti x1000 (KOhm)
  • M, berarti x 1000000 (MOhm)

Kode Huruf Untuk Nilai Toleransi :

  • F, untuk toleransi 1%
  • G, untuk toleransi 2%
  • J, untuk toleransi 5%
  • K, untuk toleransi 10%
  • M, untuk toleransi 20%


Rumus Resistor

Resistor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir, berdasarkan persamaan Hukum OHM :

  • Dimana V adalah tegangan,  I adalah kuat arus, dan R adalah Hambatan


    Mencari resistansi total dalam rangkaian dapat menggunakan :

    Seri : Rtotal = R1 + R2 + R3 + ….. + Rn

    Dimana :
    Rtotal = Total Nilai Resistor
    R1 = Resistor ke-1
    R2 = Resistor ke-2
    R3 = Resistor ke-3
    Rn = Resistor ke-n

    Paralel: 1/Rtotal = 1/R1 + 1/R2 + 1/R3 + ….. + 1/Rn

    Dimana :
    Rtotal = Total Nilai Resistor
    R1 = Resistor ke-1
    R2 = Resistor ke-2
    R3 = Resistor ke-3
    Rn = Resistor ke-n


LED

       Komponen elektronika yang dapat memancarkan  cahaya monokromatik ketika diberikan tegangan maju. LED merupakan keluarga Dioda yang terbuat dari bahan semikonduktor. Warna-warna Cahaya yang dipancarkan oleh LED tergantung pada jenis bahan semikonduktor yang dipergunakannya. LED juga dapat memancarkan sinar inframerah yang tidak tampak oleh mata seperti yang sering kita jumpai pada Remote Control TV ataupun Remote Control perangkat elektronik lainnya.


IC 74LS245


Transceiver bus oktal ini dirancang untuk komunikasi dua arah asinkron antara bus data. Implementasi fungsi kontrol meminimalkan persyaratan sinkronisasi eksternal. Perangkat SNx4LS245 memungkinkan transmisi data dari bus A ke bus B atau dari bus B ke bus A, tergantung pada tingkat logika input DIR. Input output enable (OE) dapat menonaktifkan perangkat sehingga bus diisolasi secara efektif.


Pin DIR berfungsi sebagai pengontrol arah sinyal. Jika pada DIR diberi inputan LOW, maka data di Bx akan dikirim ke Ax. Jika diberi inputan HIGH, maka data di Ax akan dikirim ke Bx. Pin Ax dan Bx dapat berfungsi sebagai input ataupun output sesuai dengan perintah pada DIR. Pin OE' (Output Enable) akan mengaktifkan semua kanal jika diberi inputan LOW.

4. Percobaan[Kembali]


PRINSIP KERJA :


5. Video Penjelasan[Kembali]


6. Download File[Kembali]

HTML

Rangkaian

Video

Datasheet Resistor

Datasheet IC 74LS245

Datasheet LED
